TDR Kabellängenmessgerät
501-915
- Das Kabellängenmessgerät misst die Länge von Elektro-, Daten-, Zweidraht- und Romex®-Kabeln bis zu 914 m (3000 Fuß)
- Die TDR-Technologie misst die Entfernung zum Fehler, Unterbrechung oder Kurzschluss an Kabeln mit und ohne Abschluss
- Programmiert mit Ausbreitungsgeschwindigkeitswerten (VOP) für Koaxial-, Daten-, Romex®- und andere mehradrige Kabel für eine genaue Längenmessung mit einer Genauigkeit von +/- (2 Prozent plus 0,9 m/3 Fuß)
- Speichert benutzerdefinierte Kabel-VOP-Werte für konstant genaue Ergebnisse und Zeitersparnis
- Einfache Benutzeroberfläche mit farbigem, interaktivem LCD
- Tönt stromlose, offene Drähte zur Drahtverfolgung (Erfordert analoge Sonde (Kat. Nr. VDV500-123, separat erhältlich)
- Koax-BNC oder hochwertige Krokodilklemmen für einen schnellen, einfachen Anschluss zum Testen der meisten Kabeltypen
- RJ45-Buchse für genaue Längenmessung von kontaktierten Datenkabeln
- Maßeinheiten können zwischen metrischen und imperialen Einheiten umgeschaltet werden
- Inklusive gepolsterter Tasche und Kabel

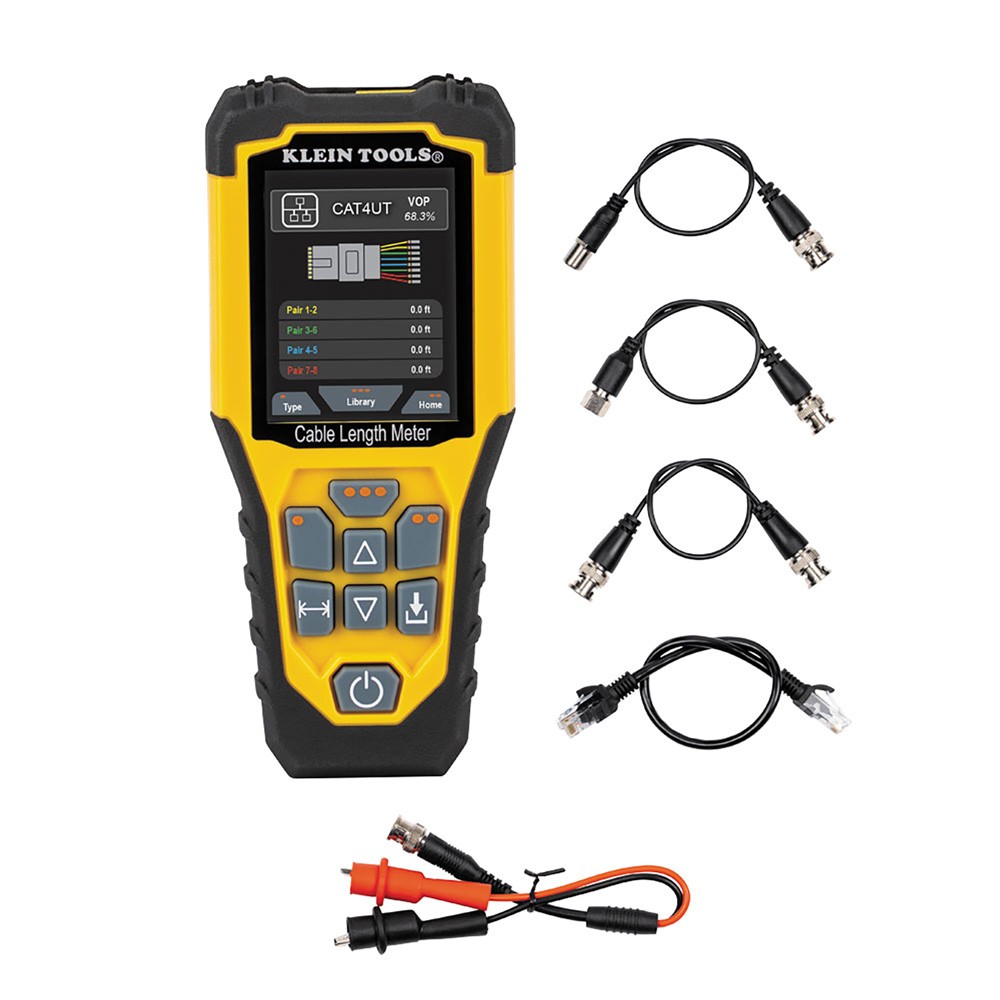

Das Klein Tools Kabellängenmessgerät ist ein tragbares Zeitbereichsreflektometer (TDR) zur Kabellängenprüfung. Es misst Kabellängen, kalibriert die Ausbreitungsgeschwindigkeit (VOP), misst die Entfernung zu Kabelfehlern und verfügt über einen Tongenerator zur Kabelortung. Dieses kostengünstige Prüfgerät bietet eine genaue Kabellängenmessung für eine große Bandbreite verschiedener Kabeltypen. Inklusive Messleitungen und Tasche.
Spezifikationen
Typ:
Kabelmessgerät
Anwendung:
Kabellängenmessung
Besondere Merkmale:
Ausbreitungsgeschwindigkeitsbereich: 20 bis 99,9 %
Kabeltyp:
Koaxial-, Daten-, Elektrokabel
Gesamtlänge:
6,9 cm (2,7 Zoll)
Gesamthöhe:
15,7 cm (6,2 Zoll)
Gesamtbreite:
3,6 cm (1,4 Zoll)
Material:
ABS-Kunststoff
Test-n-Map ID-Remote-Einheiten:
–
Standort-ID:
–
Batterien:
2 × AA-Alkalibatterien
Batterienutzungsdauer:
Aktiver Betrieb: Etwa 15 Std.; Standby-Betrieb: Etwa 3 Jahre
Sturzschutz:
2 m (6,6 Fuß)
Unterstützte Remote-Einheiten:
–
Anschluss- und Adaptertypen:
Krokodilklemmen, Koax-F-Stecker, Koax-F-Buchse, RJ45, BNC
Display:
LCD mit Hintergrundbeleuchtung
Mehrfach-Tongenerator:
Zwei Töne
Erkannte Fehler:
Entfernung zum Fehler, Unterbrechung oder Kurzschluss
Prüf- und Messtypen:
Länge, Entfernung zum Fehler
Enthalten:
TDR Kabellängenmessgerät, Batterien, Messleitungen, Tasche
Standard:
–
Gewicht:
215 g (7,6 oz) ohne Batterien
UPC:
092644583858
Warnungen
- Das Kabellängenmessgerät sollte NICHT bei unter Spannung stehenden Kabelsystemen verwendet werden.
- Die internen Bauteile des Kabellängenmessgeräts sind bis zu 30 V Spitzenwert AC oder DC geschützt. Der Anschluss des Messgeräts an Spannungen oberhalb dieses Bereichs kann die Sicherheit des Benutzers gefährden und das Gerät beschädigen.
